GLAVA 5: PREPORUKE

Iz tumačenja datog u “IES priručnik o osvetljavanju” (IES Lighting Handbook), nivo noćne aktivnosti na parkiralištima Laboratorije kvalifikuje ih kao “industrijske”, što zahteva u proseku osvetljenje od 0,5 fc (odnos ujednačenosti 4:1). Nijedan od standarda nije bio ispoštovan na bilo kom od parkirališta Laboratorije.

BNL potrebuje strateški plan rasvete da bi se njeni tereni noću efikasno rasvetlili, ali pre nego što bi taj plan bio napravljen, mora se prvo odrediti gde je osvetljenje potrebno, koja količina, i tokom kojeg dela noći. Najveći deo Laboratorijinih odeljenja radi od ponedeljka do petka sa radnim danom koji započinje u 8,30 i traje do 17,30h, posle čega se broj automobila i saobraćaj svode na minimum. Osvetljenje na parkiralištima i oko zgrada, međutim, biva uključeno preko cele noći, premda samo nekoliko zaposlenih ima koristi od toga.

Prema Astronomskom almanahu Američke mornaričke opservatorije (US Naval  Observatory Astronomical Almanach), najraniji zalazak Sunca u BNL je 20. decembra u 16:18h. Posle, Sunce zalazu u, ili pre 17h (od 25. oktobra do 28. januara), ukupno 96 dana; u ostale dane Sunce zalazi posle 17h po lokalnom vremenu. Najveći deo rasvete na parkiralištima i trotoarima je podešen da se uključi 10 minuta posle zalaska Sunca, kako bi se oči polako privikle sa dnevnog na noćno viđenje.

Iz ovoga je jasno da najveći deo godine spoljnje osvetljenje u Laboratoriji nije neophodno za bezbedan prolazak zaposlenih od zgrade do zgrade i napuštanje lokacije posle rada. Štaviše, nepotrebna upotreba većine od Laboratorijinih 228 HPS Refractopack uličnih svetiljki i 145 zidno postavljenih Wallpack svetiljki malo služi svrsi. Zbog toga, prva preporuka ovog izveštaja je da se odredi koje svetiljke su neophodne, a koje nisu, i da se odstrane onoliko koliko je izvodljivo.Treba unapred napomenuti da, pošto iz bezbednostnih i drugih razloga sve zamene nisu moguće, trebalo bi razmotriti neka energetski efikasnija i po okolinu “prijateljskija” rešenja rasvete. Dalje su razmotrena tri primenljiva rešenja.

Predlog broj jedan:

Početna ušteda energije bi se već postigla jednostavnom zamenom 250W lampi za one od 150W. prema parametrima navedenim ranije, 150W HPS svetiljka troši 791kW godišnje. To je u odnosu na 250W lampu ušteda od 34,4%. Da bi se bolje ilustrovalo i razumelo potrebu za ovakvim zahvatom, ove brojke treba proširiti na celu teritoriju Laboratorije. Ako svaka od 228 HPS Refractopack uličnih svetiljki trenutno u upotrebi bude zamenjena za 150W HPS svetiljku, Laboratorija bi ostvarila uštedu od 94 392 kWh godišnje. Pretvoreno u dolare i cente, to bi kroz račune za struju Laboratoriji donelo uštedu od 6100$ na godišnjem nivou. Dodatnu uštedu od 60 030 kWh ili 3900$ bi donela odgovarajuća zamena i kod zidnih svetiljki. Ukupno, to bi Laboratoriji donelo uštedu od 154 422 kWh, ili 10 000$, zadovoljavajući ili prekoračujući preporuke IESNA-e.

Ova zamena se, međutim, ne dotiče problema nepotrebnog blještanja. Pošto im nedostaju odgovarajuća rešenja po tom pitanju, Holophane svetiljke imaju prekomerno blještanje koje bi moglo da zaslepi vozače u dolasku. Da bi se ova opasnost smanjila, a da se ciljne površine bolje osvetlile, instalacije sa potpunim sprečavanjem bljeska bi trebalo da zamene postojeće Holophane Refractopack ulične svetiljke. One dozvoljavaju smanjenje ukupne snage svetiljke pružajući noćno osvetljenje u okviru IESNA merila. Dve moguće zamene su RM serija lampi od Hubbell Lighting, Inc. i RML svetiljke od Stonco Lighting, Inc. Svaka poseduje HPS lampe smeštenu u kućište sa senilom koje eliminiše rasipanje svetla beskorisno u pravcu horizonta i u vis. Obe su raspoložive u snagama od 70 do 250 W.

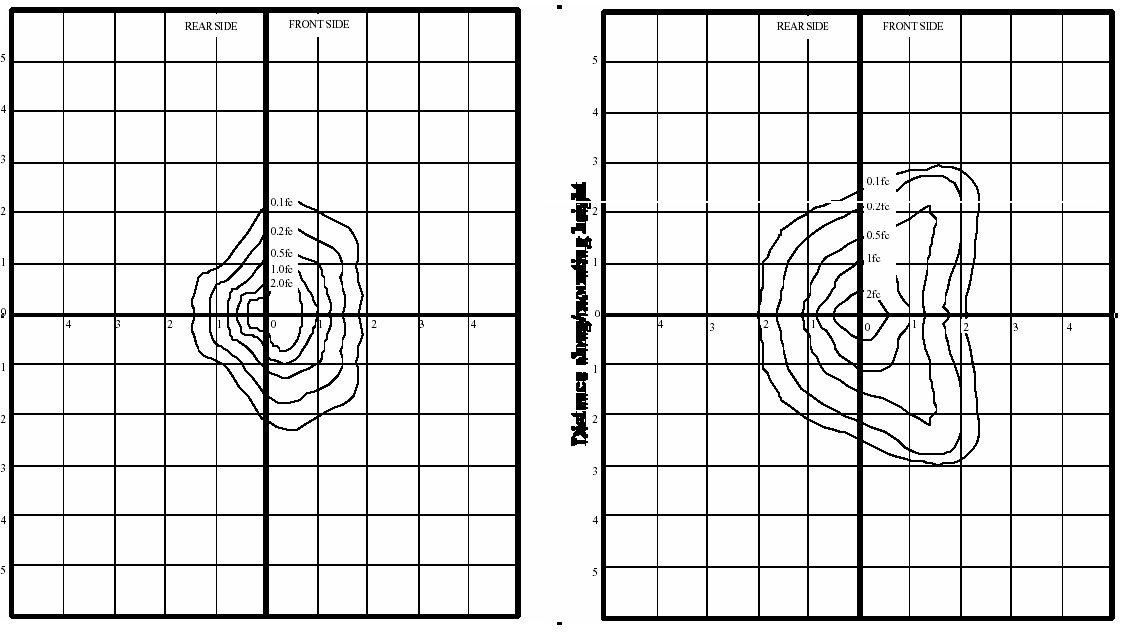

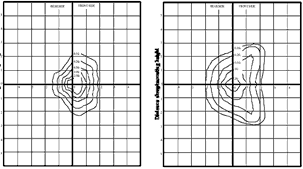

Slika 13: Izofutkandela dijagrami za 150W HPS Holophane i Hubbell svetiljke (veliki crtež 28 k .gif)

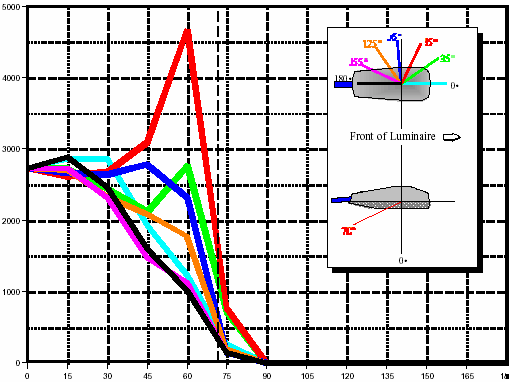

Slika 14: Vertikalna distribucija svetlosti sa Hubbell RM-150 svetiljke sa potpunim usmerenjem (veći crtež 14 k)

Slika 13 upoređuje horizontalne izofutkandela dijagrame 150W Refractopack-a u odnosu na Hubbell-ovu RM-150. Zapaža se da je količina osvetljenosti tla direktno ispod svake svetiljke približno ista, ali je kod Hubbell-a između 28 i 50% veća prema rubovima zbog njenog efikasnijeg dizajna. Slika 14, zasnovana na merenjima datim od strane proizvođača, pokazuje Hubbell-ovu vertikalnu distribuciju, koja jasno pokazuje da je svo svetlo usmereno prema dole, eliminišući bilo kakvo rasipanje svetla pod uglom ili iznad ugla od 90º. To oštro odudara od Holophane Refractopack svetiljki trenutno postavljenih u Laboratoriji, gde svaka emituje preko 35% svoje svetlosti iznad ugla od 90º.

Slika 15: Izofutkandela dijagram za Stonco RML 4150LX svetiljku Rasipanje svetla kod Stonco svetiljki je još ograničenije nego kod Hubbell-a. Kako se vidi na slici 16, nimalo svetla se ne emituje pod uglom preko 75º od lampinog nadira.

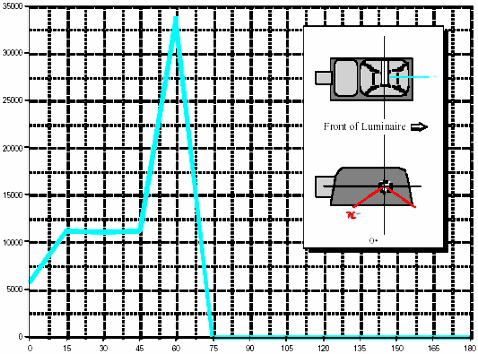

Druga potencijalna zamena za stubne svetiljke Laboratorije je RML serija drumskih svetiljki proisvedena od Stonco, Inc. of Union, New Jersey. Kao i RM-150 od Hubbell-a, Stonco RML serija poseduje potpuno usmeravajuće kućište i proizvode se u rasponu od 150 do 400W. Slika 15 pokazuje horizontalni izofc dijagram za RML 4150LX, 150W HPS svetiljku, Dok slika 16 pokazuje karakteristični presek njene vertikalne distribucije svetlosti.   Vertikalni ugao iznad svetiljkinog nadira Slika 16: Vertikalni izofutkandela dijagram za Stonco RML4150LX svetiljku (veći crtež 27k .gif)

To omogućuje lampi da se usmeri još preciznije, mada njihovo uže rasipanje može biti ograničavajući faktor tamo gde je potrebna veća površinska pokrivenost. Ovako uzano emitovanje svetla može da vodi nedovoljnom osvetljavanju na mnogim parkiralištima s obzirom na velike razmake između stubova za svetiljke, čineći potpuni prelazak na Stonco svetiljke nepraktičnim. To, svakako, može biti bolje rešenje tamo gde su stubovi postavljeni bliže.

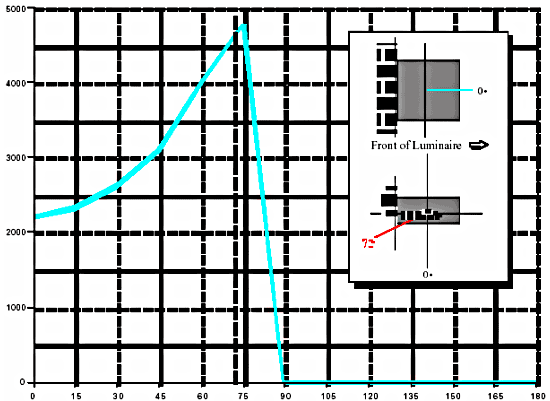

Vertikalni ugao iznad svetiljkinog nadira Slika 17: vertikalni izofutkandela dijagram za Ruud MPRW515-M svetiljke (veći crtež 25k .gif)

Razmatranje zamene svetiljki koje su trenutno postavljene u BNL ne može biti potpuno obavljeno ako se ne uzme u razmatranje i cena koštanja takve zamene. U vreme ovog pisanja, svaka 150W svetiljka, kompletna sa svim što je neophodno za njen rad, ima maloprodajnu cenu od oko 150$, sa mogućnošću dobijanja popusta na veće količine. Ako bi se svih 228 uličnih svetiljki zamenilo istovremeno, bez mogućnosti da se dobije popust, zamena bi Laboratoriju koštala 34200$. Kao rezultat ove polazne investicije, ušteda se ne bi realizovala pre kraja treće godine od momenta zamene, premda bi se uštede u energiji kao i povećana bezbednost saobraćaja osetili odmah. Isto tako, i zidna rasveta bi se mogla zameniti za onu sa potpunim usmeravanjem, kao što je PR serija svetiljki od Ruud Lighting iz Racin-a, Wisconsin. Kako slika 17 pokazuje, ove svetiljke su pravljene tako da svu svoju svetlost usmeravaju ispod ugla od 80º u odnosu na sopstveni nadir, eliminišući tako neželjeno blještanje. Kako stvari trenutno stoje, 150W svetiljke za zidnu montažu imaju maloprodajnu cenu od 149$ po komadu, pa bi kompletna zamena u Laboratoriji koštala 21605$. Ponovo, efekat uštede, zbog plaćanja odjednom, ne bi se osetio pre isteka treće godine.

Ovaj izveštaj nema za cilj da predloži da se trenutno zamene svih 373HPS svetiljki. Naprotiv, trebalo bi primeniti program zamene po dotrajavanju. Kako kućišta svetiljki bivaju oštećena, trebalo bi ih zameniti onima koja efikasnije iskorišćuju energiju i imaju manje rasipanje svetlosti u neželjenim pravcima, kao što su rešenja koja su ovde navedena. Pošto bi ovakav program zamene potrajao nekoliko godina dok se ne realizuje u celosti, zvuči mnogo smislenije da se zamena ipak obavi u nekom kraćem periodu.
